Для прокладки кабеля используются разные системы фиксации. Они упрощают работу монтажников, делая электросеть и коммуникации менее заметными и защищают от случайного контакта человека с проводами.
Специалисты компании «Кабель-Инвест» перечислили 4 популярные кабельные системы для вертикального и горизонтального обустройства кабельных трасс в домах и на промышленных объектах.
Проволочные лотки
Самые открытые крепежные системы — в виде сетки. Но в проволочный лоток также устанавливают электропроводку и оптоволокно. Хотя сами по себе они весят мало, нагрузку выдерживают большую. В них не скапливаются пыль и грязь, есть максимальная вентиляция на разных уровнях. Провода не деформируются.
Сетчатый лоток устанавливают, когда необходимо проложить много разнородных проводов и обеспечить к ним легкий доступ.
Металлические лотки
В основе таких защитно-крепежных конструкций — оцинкованная сталь. Для монтажа силовой проводки и «слаботочки» используют неперфорированные лотки из металла. Они состоят из корпуса, крышки и аксессуаров: поворотов, спусков, перегородок.
Перфорированные изделия также изготавливают из стали. Через отверстия перфорации обеспечиваются необходимая вентиляция и отвод влаги.
К тому же монтировать такие устройства легче, они меньше весят.
Преимущества перфорированных лотков:
— большая несущая способность;
— огнестойкость — через них разрешено прокладывать провода автоматической системы пожаротушения;
— виброустойчивость;
— вариативность размеров для любого набора кабелей;
— разнообразие способов монтажа — к потолку, стенам и полу с помощью стоек, перфолент, кронштейнов и других опорных конструкций.

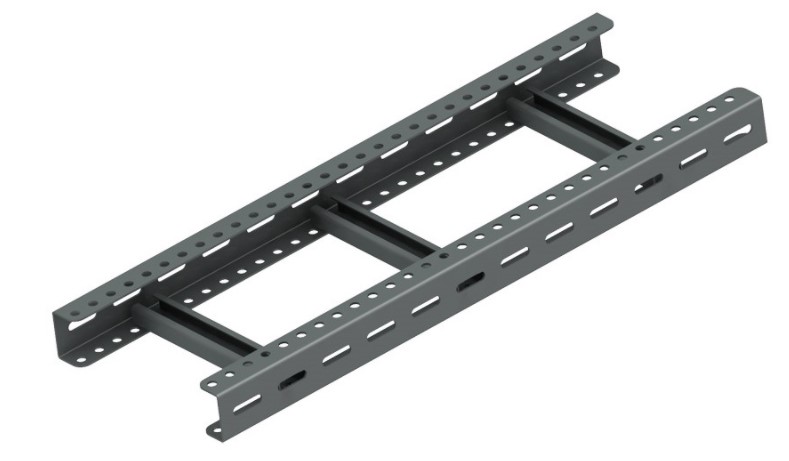

Кабельрост
Если требуется монтировать кабель с большим сечением и высокой токовой нагрузкой используется кабельрост, или лоток лестничного типа, выдерживающий нагрузку до 200 кг.
Внешне открытые лотки напоминают лестницы из оцинкованной стали с толщиной стенок 1-2 мм. Их можно соединить в кабельную трассу любой длины и конфигурации.
Преимущество таких систем — отсутствие конденсата и полная обзорность содержимого лотка.
Металлорукав
Деревянные конструкции в случае замыкания легко воспламеняются. Именно поэтому при прокладке проводов используют металлический рукав, локализующий возгорание — он не дает распространиться огню. В нем кабели надежно защищены от механического воздействия и воды.
Устанавливается шланг из металлогофры легко, ему не требуются дополнительные соединительные элементы, как в лотках.
Когда таким образом монтируют электросеть в агрессивной среде, проводка выдерживает разные негативные воздействия: кислоты, щелочь, удары, сжатие. Не страшны ей даже мыши, которые часто становятся виновниками поломок сети.
