Паяльное оборудование — это база для любого мастера, работающего с электроникой, от починки того самого пульта до сборки сложных микросхем. Правильный выбор инструмента определяет не только качество контакта, но и то, выживет ли деталь после вашего вмешательства.
Ниже представлен обзор основных видов оборудования и того, на что стоит обращать внимание.1. Типы паяльного оборудования
Контактные паяльники
Самый простой и массовый инструмент.
Стержневые паяльники: Работают напрямую от сети 220V. Подходят для простых работ (припаять провод, заменить крупный конденсатор). Главный минус — отсутствие точной регулировки температуры, что может привести к перегреву дорожек на плате.
USB-паяльники: Современные компактные устройства (например, народный TS100 или Pinecil). Быстро греются, работают от повербанка или зарядки для ноутбука, имеют точную цифровую регулировку.
Паяльные станции
Это выбор тех, кто занимается электроникой регулярно. Станция состоит из блока управления и самого паяльника.
Преимущества: Гальваническая развязка (защита деталей от статики и пробоев сети), стабилизация температуры (жало не остывает при касании к массивному контакту) и возможность быстрой смены жал.
Термовоздушные станции (Фены)
Незаменимы для работы с SMD-компонентами (мелкие детали, которые припаиваются к поверхности платы).
Принцип работы: Направленная струя горячего воздуха расплавляет припой сразу на всех ножках микросхемы, позволяя легко снять её или «посадить» новую.
2. Ключевые характеристики при выборе
Тип нагревателя:

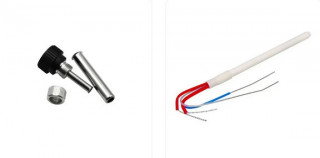

Керамический: Быстро нагревается, долго служит, отлично держит температуру.
Нихромовый: Дешевле, но боится перегревов и живет меньше.
-
Мощность:
15–30 Вт: Тонкая работа с микросхемами.
40–60 Вт: Универсальный вариант для большинства задач.
80–100 Вт и выше: Пайка толстых проводов и массивных разъемов.
Регулировка температуры: Оптимальный диапазон для пайки свинцовым припоем — 280–320°C. Без регулировки паяльник может разогреться до 400°C, что моментально отслаивает медные дорожки от текстолита.
3. Расходные материалы: без чего пайка не пойдет
Даже лучший паяльник бесполезен без качественной химии.
Припой: Классика — ПОС-61 (олово-свинец). Он легкоплавкий и дает блестящий, надежный контакт. Безсвинцовые припои (Lead-Free) тугоплавкие и сложнее в работе для новичков.
Флюс: Его задача — убрать оксидную пленку с металла.
Канифоль: Дешево и сердито, но оставляет нагар.
Флюс-гель (например, RMA-223): Удобно наносить, не проводит ток, позволяет делать аккуратные швы.
Средства очистки: Медная оплетка (для удаления лишнего припоя) и оловянный отсос.
4. Советы для долгой службы жала
Не чистите жало напильником. Современные жала имеют многослойное покрытие. Как только вы его сотрете — медь начнет выгорать, и жало придется выбросить. Используйте специальную влажную целлюлозную губку или «стружку» из латуни.
Лужение: Всегда оставляйте немного припоя на кончике жала перед тем, как выключить прибор. Это защитит его от окисления при остывании.
Резюме
Для домашнего мастера-универсала идеальным набором будет паяльная станция средней мощности с набором сменных жал типа 900M или современные T12. Это оборудование прощает многие ошибки новичков и позволяет расти в мастерстве, переходя от ремонта бытовой техники к тонкой работе с электроникой.
